Tæt armering, lange armeringsstænger og begrænset plads kan gøre både projektering, produktion og montage mere krævende. Særligt ved store armeringsdiametre kræver traditionelle overlapningsstød ekstra stål. Ved at erstatte overlappet med en mekanisk samling kan materialeforbruget reduceres, hvilket kan få betydning for projektets samlede LCA-beregning.
MODIX® Armeringskoblinger erstatter overlappet med en kompakt, mekanisk samling. Det giver en dokumenteret samling og kan samtidig reducere stålforbruget, lette håndteringen og gøre montagen hurtigere.
En robust samling uden overlap
MODIX® består af en hun- og en hankobling med standard metrisk gevind, som klemmes på armeringsstængerne. Når delene skrues sammen, overføres armeringens fulde bæreevne for både træk- og trykkræfter.
Standardkoblingerne kan anvendes til lige og bukkede armeringsstænger fra Ø10 til Ø32. Systemet omfatter desuden varianter til blandt andet forskellige armeringsdiametre, positionsmuffer, hovedankre og svejsekoblinger til stålkonstruktioner som f.eks. DELTABEAM® Kompositbjælker.
Koblingerne kan CE-mærkes på baggrund af ETA-21/0804 og er underlagt løbende kvalitetskontrol. Den færdige samling kan kontrolleres visuelt ved hjælp af systemets momentskive uden brug af momentnøgle.
Fordele gennem hele byggeprocessen
MODIX® skaber værdi igennem hele byggeprocessen.
For den rådgivende ingeniør giver løsningen mulighed for mere kompakte og projekterbare armeringsdetaljer. Det er især en fordel i tætarmerede områder, hvor lange overlap kan være vanskelige at projektere.
For elementfabrikken kan kortere armeringsstænger og mindre overlap give bedre plads i formen, mindre bindearbejde og et mere effektivt produktionsflow samtidig undgås gennembrud i formen da koblingerne kan monteres indvendig i formen. De fabriksfremstillede komponenter bidrager samtidig til en ensartet kvalitet.
For entreprenøren betyder kortere armeringsstænger lettere transport, oplagring og håndtering. Færre lange og tunge armeringsstænger kan forbedre arbejdsmiljøet, mens den enkle montage letter arbejdet på byggepladsen. Den visuelle kvalitetskontrol i henhold til DS 1140 kan nemt dokumenteres med billeder.
“Overlapningsstød vælges ofte af vane og ser umiddelbart billigere ud. Men når det ekstra stål, bindearbejdet og montagetiden regnes med, giver det et andet billede. Derfor bør koblingerne tænkes ind allerede i designfasen og ikke først, når entreprenøren står med for tæt armering.”
Henrik Harder, salgschef hos Peikko Danmark
Samarbejde med 7-Steel

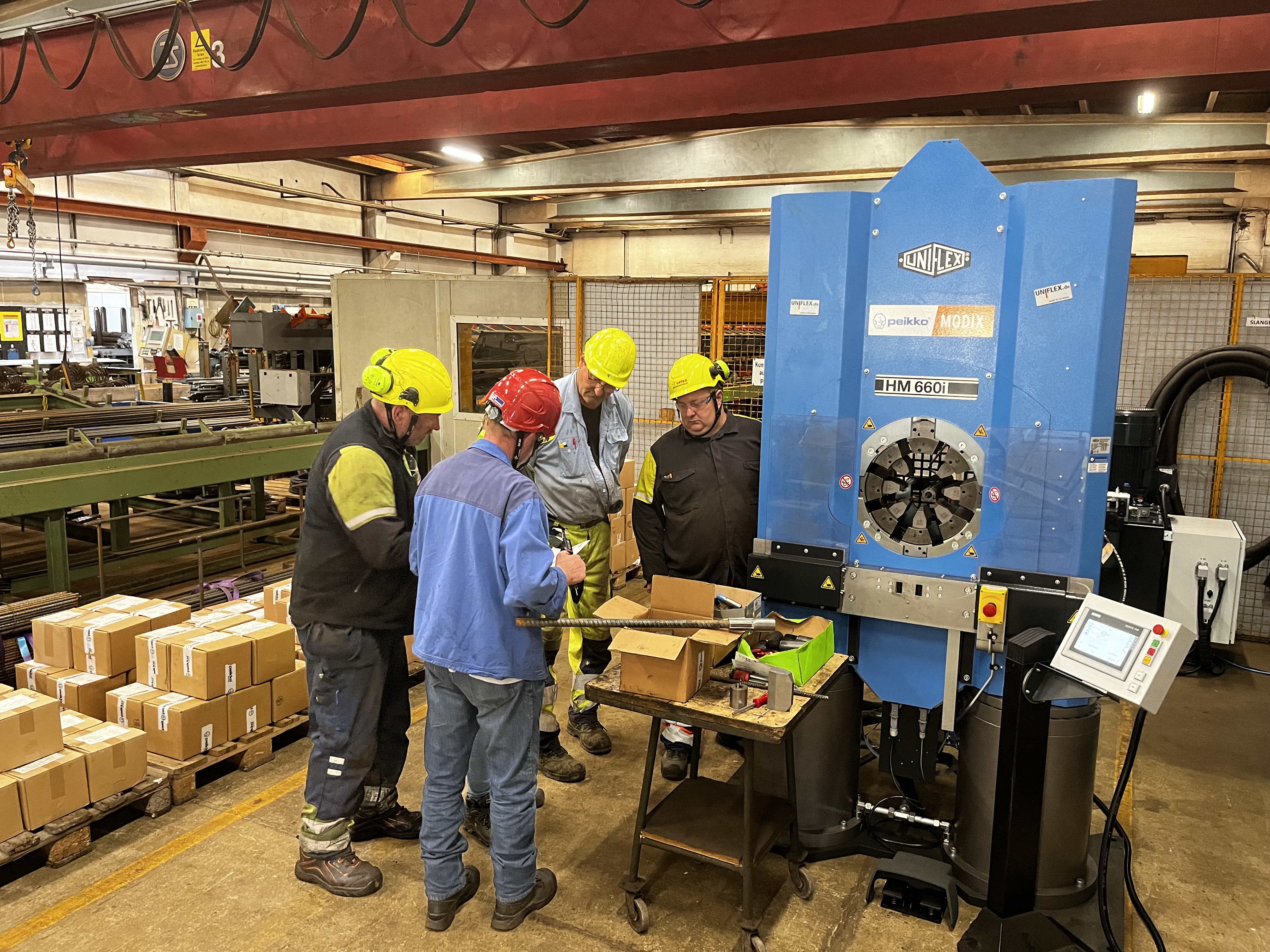

Peikko har en armeringskoblingsmaskine stående hos 7-Steel i Ølstykke, hvor MODIX® Armeringskoblinger bliver klemt på dansk Y550B-armeringsstål. Det betyder, at kunderne kan bestille armeringsstænger i de mål og udformninger, som det konkrete projekt kræver, direkte hos 7-Steel.
Armeringsstålet produceres i Mo i Rana af genanvendt stål og med en høj andel af vandkraft i produktionen. Ifølge 7-Steels EPD har stålet i modul A1-A3 et CO₂-aftryk, der er cirka 37 procent lavere end den generiske værdi i LCAbyg. Det kan bidrage positivt til projektets samlede LCA-beregning.
“Det handler i sidste ende om, at tingene skal passe sammen. Koblinger, armeringsstål og levering skal spille, ellers skaber det bøvl for kunden.
Vores opgave er at sørge for, at kunden får det rigtige stål, i de rigtige mål og mængder – og at det kommer, når de skal bruge det. Så fungerer det både i produktionen og ude på byggepladsen.”
Jimmy Thomassen, salgschef hos 7-Steel
En lille komponent med betydning for helheden
En armeringskobling fylder ikke meget i det samlede byggeri. Men valget af samlingsmetode påvirker både materialeforbrug, pladsforhold, produktion, logistik og montage.
Med MODIX® får rådgiveren en dokumenteret og kompakt samling, elementfabrikken et enklere produktionsflow uden gennembrudte formsider og entreprenøren en hurtigere og mere håndterbar løsning på byggepladsen.
Skal vi se på dit projekt?
Har du tekniske spørgsmål til MODIX® eller brug for hjælp til at vurdere løsningen i et konkret projekt, kan du kontakte Henrik Harder hos Peikko Danmark.
Er løsningen allerede specificeret, kan MODIX® med påklemt armeringsstål bestilles direkte hos 7-Steel på tlf. 4716 0030 eller mail [email protected].
